製品名：OTA-480HN / メーカー名：株式会社小川製作所

全体図

定格荷重表

作業
半径		 最大作業半径
32.0m 36.0m 41.0m 45.0m 50.0m
0.0m 10.0t 10.0t 10.0t 10.0t 10.0t
1.0m 13.3t 13.3t 13.3t 11.5t ↓
2.0m 16.7t 16.7t 16.7t 13.0t ↓
3.0m 20.0t 20.0t 20.0t 14.5t ↓
4.0m ↓ ↓ ↓ 16.0t ↓
↓ ↓ ↓ ↓ ↓ ↓
20.0m ↓ ↓ ↓ 16.0t 10.0t
21.0m ↓ ↓ ↓ 15.3t 9.6t
22.0m ↓ ↓ 20.0t 14.7t 9.2t
23.0m ↓ 20.0t 19.1t 14.1t 8.8t
24.0m 20.0t 19.3t 18.3t 13.5t 8.5t
25.0m 19.3t 18.5t 17.5t 13.0t 8.1t
26.0m 18.5t 17.7t 16.7t 12.5t 7.8t
27.0m 17.8t 16.9t 16.0t 12.0t 7.5t
28.0m 17.0t 16.0t 15.3t 11.6t 7.2t
29.0m 16.3t 15.4t 14.7t 11.2t 7.0t
30.0m 15.5t 14.8t 14.1t 10.8t 6.7t
31.0m 14.8t 14.3t 13.5t 10.4t 6.5t
32.0m 14.0t 13.7t 13.0t 10.0t 6.2t
33.0m 13.2t 12.5t 9.7t 6.0t
34.0m 12.6t 12.0t 9.4t 5.7t
35.0m 12.1t 11.7t 9.1t 5.4t
36.0m 11.6t 11.3t 8.9t 5.2t
37.0m 11.0t 8.7t 5.0t
38.0m 10.7t 8.5t 4.8t
39.0m 10.3t 8.3t 4.7t
40.0m 10.0t 8.2t 4.6t
41.0m 9.6t 8.1t 4.5t
42.0m 7.9t 4.4t
43.0m 7.8t 4.3t
44.0m 7.7t 4.3t
45.0m 7.6t 4.2t
46.0m 4.2t
47.0m 4.1t
48.0m 4.1t
49.0m 4.0t
50.0m 4.0t

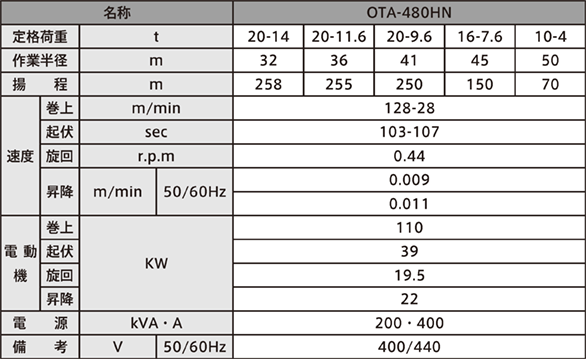

主な仕様

※横にスクロールができます。

名称 OTA-480HN
定格荷重 t 20-14 20-11.6 20-9.6 16-7.6 10-4
作業半径 m 32 36 41 45 50
揚　　程 m 258 255 250 150 70
速度 巻上 m/min 128-28
起伏 sec 103-107
旋回 r.p.m 0.44
昇降 m/min 50/60Hz 0.009
0.011
電動機 巻上 KW 110
起伏 39
旋回 19.5
昇降 22
電　　源 kVA・A 200・400
備　　考 V 50/60Hz 400/440
