ジブクレーン
OJ-110R（ 走行式）
製品名：
OJ-110R（ 走行式） / メーカー名：株式会社小川製作所

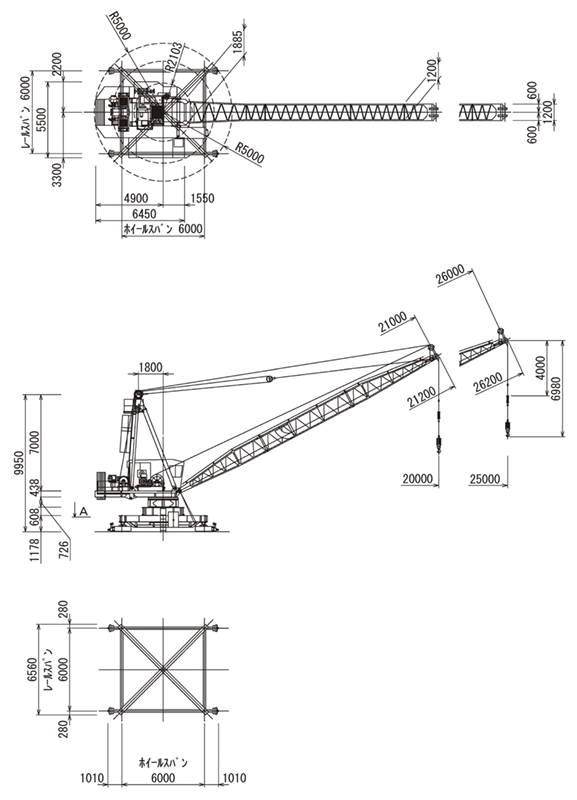

全体図
定格荷重表
| 作業 半径 |
最大作業半径 | |
|---|---|---|
| 20.0m | 25.0m | |
| 5.0m | 12.0t | |
| 6.0m | 12.0t | ↓ |
| ↓ | ↓ | ↓ |
| 12.0m | ↓ | 12.0t |
| 12.5m | 12.0t | |
| 13.0m | 11.4t | 10.6t |
| 14.0m | 10.3t | 9.5t |
| 15.0m | 9.4t | 8.6t |
| 16.0m | 8.6t | 7.8t |
| 17.0m | 8.0t | 7.1t |
| 18.0m | 7.4t | 6.6t |
| 19.0m | 6.9t | 6.1t |
| 20.0m | 6.5t | 5.7t |
| 21.0m | 5.2t | |
| 22.0m | 5.0t | |
| 23.0m | 4.7t | |
| 24.0m | 4.6t | |
| 25.0m | 4.5t | |
主な仕様
※横にスクロールができます。
| 名称 | OJ-110R（走行式） | ||||
|---|---|---|---|---|---|
| 定格荷重 | t | 12-6.5 | 12-4.5 | ||
| 作業半径 | m | 20 | 25 | ||
| 揚 程 | m | 220 | |||
| 速度 | 巻上 | m/min | 50/60Hz | 48.7/58.5 19.1/23.0（4/12t） | |
| 起伏 | sec | 97 | |||
| 旋回 | r.p.m | 0.65 | |||
| 走行 | m/min | 50/60Hz | 8.8 | ||
| 電動機 | 巻上 | KW | 55 | ||
| 起伏 | 15 | ||||
| 旋回 | 5.5 | ||||
| 走行 | 2.2 | ||||
| 電 源 | kVA・A | 150・150 | |||
| 備 考 | V | 50/60Hz | 400/440 | ||
CAD図面
CADデータダウンロード
