製品名：JCL730NKD / メーカー名：株式会社北川鉄工所

全体図

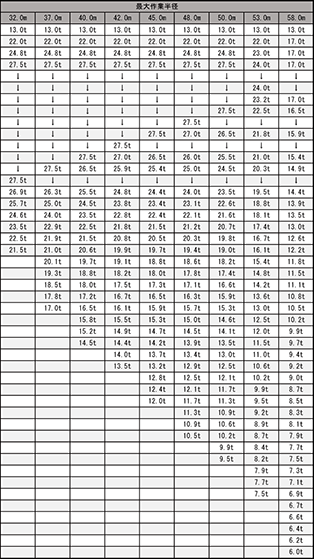

定格荷重表

※横にスクロールができます。

作業
半径		 最大作業半径
32.0m 37.0m 40.0m 42.0m 45.0m 48.0m 50.0m 53.0m 58.0m
0.0m 13.0t 13.0t 13.0t 13.0t 13.0t 13.0t 13.0t 13.0t 13.0t
3.0m 22.0t 22.0t 22.0t 22.0t 22.0t 22.0t 22.0t 22.0t 17.0t
4.0m 24.8t 24.8t 24.8t 24.8t 24.8t 24.8t 24.8t 23.0t ↓
5.0m 27.5t 27.5t 27.5t 27.5t 27.5t 27.5t 27.5t 24.0t ↓
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
21.0m ↓ ↓ ↓ ↓ ↓ ↓ ↓ 24.0t ↓
22.0m ↓ ↓ ↓ ↓ ↓ ↓ ↓ 23.2t 17.0t
23.0m ↓ ↓ ↓ ↓ ↓ ↓ 27.5t 22.5t 16.5t
23.5m ↓ ↓ ↓ ↓ ↓ 27.5t ↓ ↓ ↓
24.0m ↓ ↓ ↓ ↓ 27.5t 27.0t 26.5t 21.8t 15.9t
24.5m ↓ ↓ ↓ 27.5t ↓ ↓ ↓ ↓ ↓
25.0m ↓ ↓ 27.5t 27.0t 26.5t 26.0t 25.5t 21.0t 15.4t
26.0m ↓ 27.5t 26.5t 25.9t 25.4t 25.0t 24.5t 20.3t 14.9t
26.5m 27.5t ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
27.0m 26.9t 26.3t 25.5t 24.8t 24.4t 24.0t 23.5t 19.5t 14.4t
28.0m 25.7t 25.0t 24.5t 23.8t 23.4t 23.1t 22.6t 18.8t 13.9t
29.0m 24.6t 24.0t 23.5t 22.8t 22.4t 22.1t 21.6t 18.1t 13.5t
30.0m 23.5t 22.9t 22.5t 21.8t 21.5t 21.2t 20.7t 17.4t 13.0t
31.0m 22.5t 21.9t 21.5t 20.8t 20.5t 20.3t 19.8t 16.7t 12.6t
32.0m 21.5t 21.0t 20.6t 19.9t 19.7t 19.4t 19.0t 16.1t 12.2t
33.0m 20.1t 19.7t 19.1t 18.8t 18.6t 18.2t 15.4t 11.8t
34.0m 19.3t 18.8t 18.2t 18.0t 17.8t 17.4t 14.8t 11.5t
35.0m 18.5t 18.0t 17.5t 17.3t 17.1t 16.6t 14.2t 11.1t
36.0m 17.8t 17.2t 16.7t 16.5t 16.3t 15.9t 13.6t 10.8t
37.0m 17.0t 16.5t 16.1t 15.9t 15.7t 15.3t 13.0t 10.5t
38.0m 15.8t 15.5t 15.3t 15.0t 14.6t 12.5t 10.2t
39.0m 15.2t 14.9t 14.7t 14.5t 14.1t 12.0t 9.9t
40.0m 14.5t 14.4t 14.2t 13.9t 13.5t 11.5t 9.7t
41.0m 14.0t 13.7t 13.4t 13.0t 11.0t 9.4t
42.0m 13.5t 13.2t 12.9t 12.5t 10.6t 9.2t
43.0m 12.8t 12.5t 12.1t 10.2t 9.0t
44.0m 12.4t 12.1t 11.7t 9.9t 8.7t
45.0m 12.0t 11.7t 11.3t 9.5t 8.5t
46.0m 11.3t 10.9t 9.2t 8.3t
47.0m 10.9t 10.6t 8.9t 8.1t
48.0m 10.5t 10.2t 8.7t 7.9t
49.0m 9.9t 8.4t 7.7t
50.0m 9.5t 8.2t 7.5t
51.0m 7.9t 7.3t
52.0m 7.7t 7.1t
53.0m 7.5t 6.9t
54.0m 6.7t
55.0m 6.6t
56.0m 6.4t
57.0m 6.2t
58.0m 6.0t

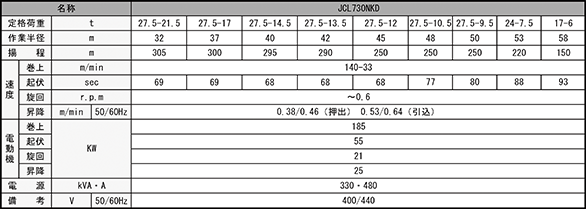

主な仕様

※横にスクロールができます。

名称 JCL730NKD
定格荷重 t 27.5-21.5 27.5-17 27.5-14.5 27.5-13.5 27.5-12 27.5-10.5 27.5-9.5 24-7.5 17-6
作業半径 m 32 37 40 42 45 48 50 53 58
揚　　程 m 305 300 295 290 250 250 250 220 150
速度 巻上 m/min 140-33
起伏 sec 69 69 68 68 68 77 80 88 93
旋回 r.p.m ～0.6
昇降 m/min 50/60Hz 0.38/0.46（押出） 0.53/0.64（引込）
電動機 巻上 KW 185
起伏 55
旋回 21
昇降 25
電　　源 kVA・A 330・480
備　　考 V 50/60Hz 400/440
