製品名：JCL390NKB / メーカー名：株式会社北川鉄工所

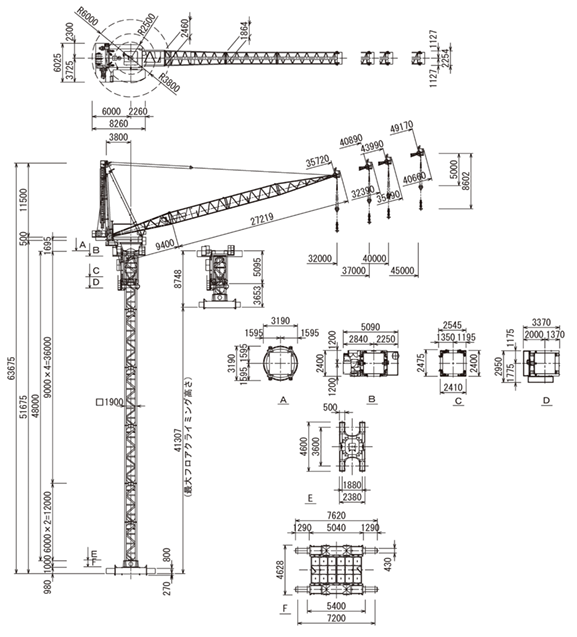

全体図

定格荷重表

作業
半径		 最大作業半径
32.0m 37.0m 40.0m 45.0m
0.0m 12.5t 11.0t 11.0t 11.0t
1.0m 14.0t 13.6t 13.6t 12.7t
2.0m 15.5t 16.1t 16.1t 14.3t
3.0m 17.0t 18.7t 18.7t 16.0t
4.0m 18.5t 20.0t 20.0t ↓
5.0m 20.0t ↓ ↓ ↓
↓ ↓ ↓ ↓ ↓
14.0m ↓ ↓ ↓ 16.0t
15.0m ↓ ↓ ↓ 15.5t
16.0m ↓ ↓ ↓ 15.0t
17.0m ↓ ↓ ↓ 14.5t
18.0m ↓ ↓ ↓ 14.0t
19.0m ↓ ↓ ↓ 13.6t
20.0m ↓ ↓ 20.0t 13.1t
20.5m ↓ 20.0t ↓ ↓
21.0m ↓ 19.4t 19.0t 12.6t
21.5m 20.0t ↓ ↓ ↓
22.0m 19.3t 18.8t 18.0t 12.2t
23.0m 18.7t 18.0t 17.2t 11.8t
24.0m 17.9t 17.2t 16.3t 11.3t
25.0m 17.0t 16.4t 15.5t 10.9t
26.0m 16.3t 15.7t 14.7t 10.5t
27.0m 15.5t 15.0t 14.0t 10.1t
28.0m 14.8t 14.3t 13.6t 9.8t
29.0m 14.0t 13.7t 12.6t 9.4t
30.0m 13.3t 13.0t 12.0t 9.0t
31.0m 12.7t 12.5t 11.4t 8.7t
32.0m 12.0t 11.9t 10.9t 8.4t
33.0m 11.4t 10.4t 8.0t
34.0m 10.9t 9.9t 7.7t
35.0m 10.4t 9.5t 7.4t
36.0m 10.0t 9.1t 7.1t
37.0m 9.5t 8.8t 6.9t
38.0m 8.5t 6.6t
39.0m 8.3t 6.3t
40.0m 8.0t 6.1t
41.0m 5.9t
42.0m 5.6t
43.0m 5.4t
44.0m 5.2t
45.0m 5.0t

主な仕様

※横にスクロールができます。

名称 JCL390NKB
定格荷重 t 20-12 20-9.5 20-8 16-5
作業半径 m 32 37 40 45
揚　　程 m 260 255 250 200
速度 巻上 m/min 36-45-121
起伏 sec 84 83 82 96
旋回 r.p.m ～0.6
昇降 m/min 50/60Hz 0.41/0.49（押出） 0.6/0.72（引込）
電動機 巻上 KW 145
起伏 30
旋回 11
昇降 25
電　　源 kVA・A 230・400
備　　考 V 50/60Hz 400/440

CAD図面

CADデータダウンロード

印刷用PDF

当ページ製品情報の印刷用PDFデータを下のボタンからダウンロードできます。

印刷用製品情報ダウンロード
