クライミングクレーン90tm以上JCC-TS750S

製品名：JCC-TS750S / メーカー名：株式会社タダノインフラソリューションズ
（旧IHI運搬機械株式会社）

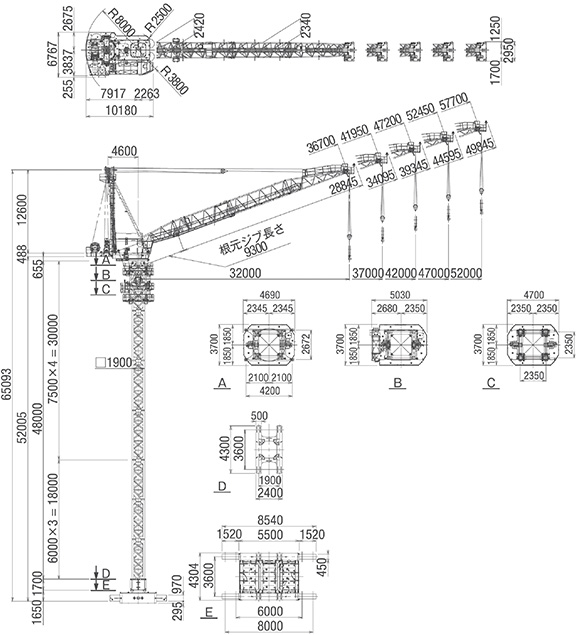

全体図

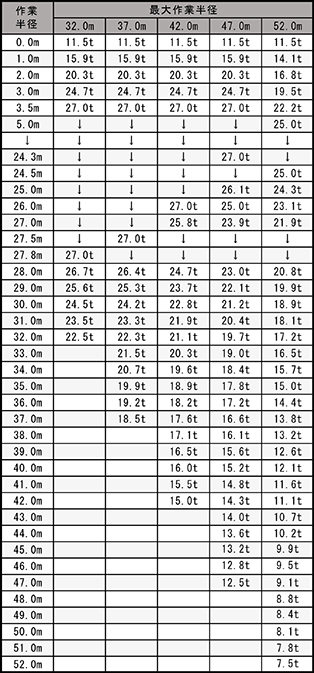

定格荷重表

作業半径	最大作業半径
作業半径	32.0m	37.0m	42.0m	47.0m	52.0m
0.0m	11.5t	11.5t	11.5t	11.5t	11.5t
1.0m	15.9t	15.9t	15.9t	15.9t	14.1t
2.0m	20.3t	20.3t	20.3t	20.3t	16.8t
3.0m	24.7t	24.7t	24.7t	24.7t	19.5t
3.5m	27.0t	27.0t	27.0t	27.0t	22.2t
5.0m	↓	↓	↓	↓	25.0t
↓	↓	↓	↓	↓	↓
24.3m	↓	↓	↓	27.0t	↓
24.5m	↓	↓	↓	↓	25.0t
25.0m	↓	↓	↓	26.1t	24.3t
26.0m	↓	↓	27.0t	25.0t	23.1t
27.0m	↓	↓	25.8t	23.9t	21.9t
27.5m	↓	27.0t	↓	↓	↓
27.8m	27.0t	↓	↓	↓	↓
28.0m	26.7t	26.4t	24.7t	23.0t	20.8t
29.0m	25.6t	25.3t	23.7t	22.1t	19.9t
30.0m	24.5t	24.2t	22.8t	21.2t	18.9t
31.0m	23.5t	23.3t	21.9t	20.4t	18.1t
32.0m	22.5t	22.3t	21.1t	19.7t	17.2t
33.0m		21.5t	20.3t	19.0t	16.5t
34.0m		20.7t	19.6t	18.4t	15.7t
35.0m		19.9t	18.9t	17.8t	15.0t
36.0m		19.2t	18.2t	17.2t	14.4t
37.0m		18.5t	17.6t	16.6t	13.8t
38.0m			17.1t	16.1t	13.2t
39.0m			16.5t	15.6t	12.6t
40.0m			16.0t	15.2t	12.1t
41.0m			15.5t	14.8t	11.6t
42.0m			15.0t	14.3t	11.1t
43.0m				14.0t	10.7t
44.0m				13.6t	10.2t
45.0m				13.2t	9.9t
46.0m				12.8t	9.5t
47.0m				12.5t	9.1t
48.0m					8.8t
49.0m					8.4t
50.0m					8.1t
51.0m					7.8t
52.0m					7.5t

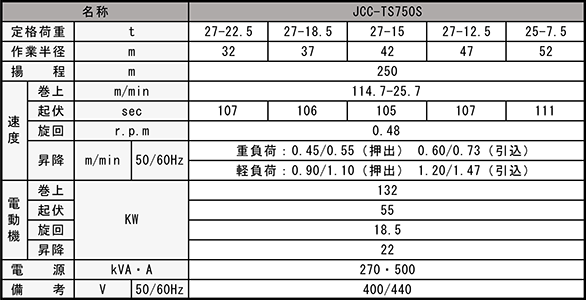

主な仕様

※横にスクロールができます。

名称				JCC-TS750S
定格荷重		t		27-22.5	27-18.5	27-15	27-12.5	25-7.5
作業半径		m		32	37	42	47	52
揚　　程		m		250				150
速度	巻上	m/min		114.7-25.7
	起伏	sec		107	106	105	107	111
	旋回	r.p.m		0.48
	昇降	m/min	50/60Hz	重負荷：0.45/0.55（押出） 0.60/0.73（引込）
	昇降	m/min	50/60Hz	軽負荷：0.90/1.10（押出） 1.20/1.47（引込）
電動機	巻上	KW		132
	起伏			55
	旋回			18.5
	昇降			22
電　　源		kVA・A		270・500
備　　考		V	50/60Hz	400/440
